Zváračka MIG 500 (N2SF2) JASIC s vodným chladením a oddeleným podávačom

Podrobný popis

Zváračka MIG 500 (N2SF2) JASIC s oddeleným podávačom a s vodným chladením

JASIC EVO20 MIG500 N2FS2 je robustná 3-fázová zváračka s pokročilým ovládaním MIG oblúka a samostatným dvojitým podávačom drôtu pre ľahké priemyselné aplikácie.

• DSP + ARM duálne mikroprocesory - pokročilá digitálna riadiaca platforma, digitálne algoritmy novej generácie, riadenie oblúka a výkon zvárania na novej úrovni
• Spúšťanie oblúka: Vďaka optimalizovanej koordinácii medzi podávaním drôtu a riadením výstupnej energie sa o 60% zvýšila úspešnosť štartu oblúka a o 75% skrátil čas od štartu oblúka po jeho udržanie
• Anti-Ball Formation Technology - presné riadenie tvaru vlny prináša lepšiu veľkosť kvapiek a konzistenciu prenosu, čo vedie k menšiemu rozstreku, lepšiemu prenikaniu do zvarového spoja a lepšej prispôsobivosti oblúka. Okamžité zhasnutie oblúka hneď po odlupovaní kvapiek, žiadne vytváranie guľôčok roztaveného kovu na hrote drôtu, následné úspešné zapálenie oblúka; vynikajúci výkon pri ručnom bodovom zváraní

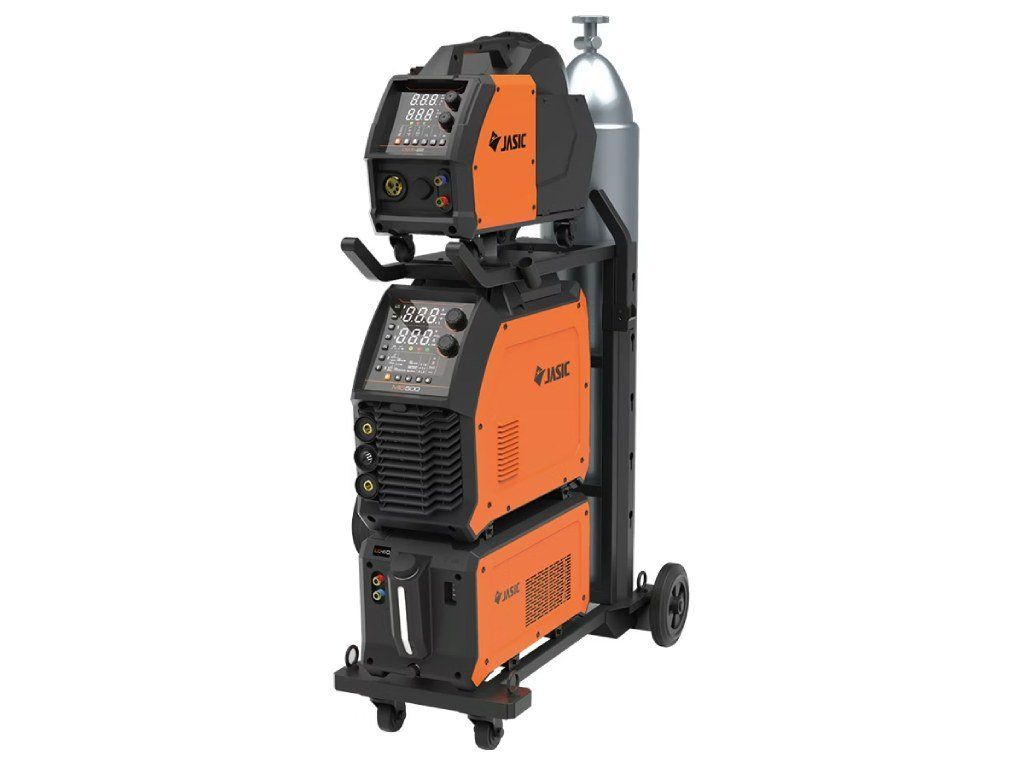

• Modulárna konštrukcia - možnosť spojiť zváračku, podávač drôtu, vodný chladič a vozík do jedného
• Flexibilný ekosystém diaľkového ovládania vrátane digitálneho horáka, bezdrôtového diaľkového ovládača pre prilbu, mobilnej aplikácie a ručného diaľkového ovládača
• 45° digitálny displej ClearVision pre vysokú viditeľnosť a pohodlie pri sledovaní
• Rýchla výmena podávacích valčekov bez použitia náradia
• Konštrukcia proti privretiu pre bezpečnejšiu obsluhu
• Funkcia podávania drôtu jedným tlačidlom
• Priehľadné okienko na monitorovanie cievky
• Vstavané LED osvetlenie
• Port USB typu C

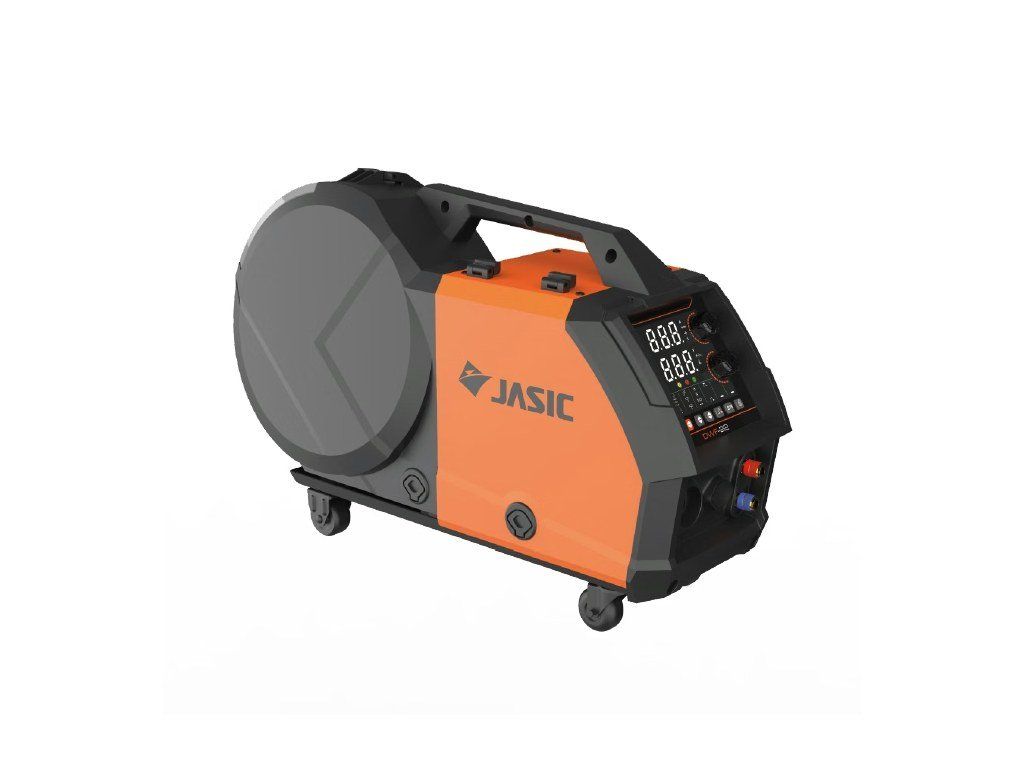

Externý 4-kladkový podávač drôtu DWF-22 (F0S22) - navrhnutý pre náročné priemyselné podmienky. Robustná konštrukcia a kvalitný mechanizmus podávania minimalizujú preklzovanie drôtu a zabezpečujú stabilný posuv aj pri vyšších zváracích prúdoch. Súčasťou je 5 m prepojovací kábel, ktorý umožňuje flexibilné umiestnenie podávača drôtu pri zváraní väčších konštrukcií a oceľových zostáv. Vylepšený mechanizmus podávania drôtu - dvojitý pohon podávania drôtu so zväčšenými valčekmi a rýchlou odozvou zaisťuje stabilnú a konzistentnú kvalitu zvaru. Systém podávania drôtu s prevodovým pohonom a zväčšeným podávacím valcom (od Ø 30 mm do Ø 37,45 mm)

Vodné chladenie / chladiaca jednotka LC-60 (C0S3) - zvýšená spoľahlivosť vďaka senzorom Bult-in Hall znižujú elektromagnetické rušenie. Zapustený napájací obvod s triedou ochrany IP23S. Motor s dvojzávitovým napájaním CV/CC na zvýšenie stability. Komplexná ochrana vrátane prepätia, nadprúdu, prehriatia a ochrany proti abnormálnemu prietoku vody na zvýšenie životnosti zariadenia. Vylepšená použiteľnosť - zabudované vysokozdvižné čerpadlo kompatibilné so zváracími horákmi do 30 m. Vstavaná LED dióda na prehľadné monitorovanie hladiny vody.

Technické parametre:

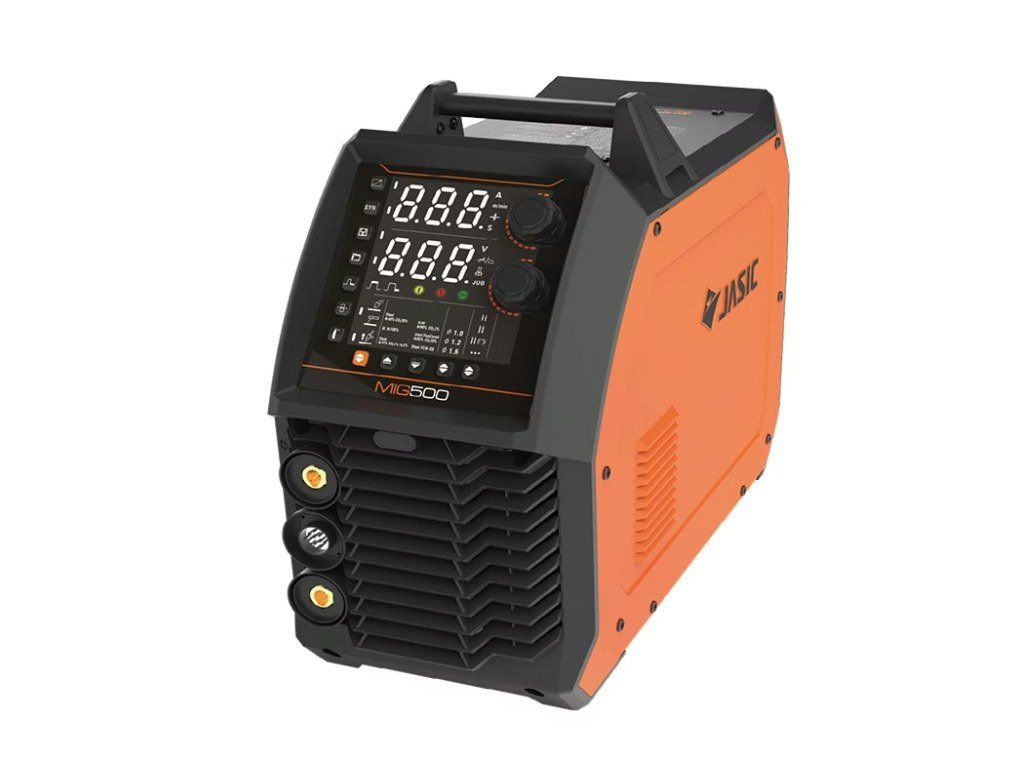

Zváračka MIG500 (N2SF2):

• MIG - Menovitý vstupný prúd: 33,7 A
• MIG - Príkon: 23 kVA
• MIG - Rozsah zváracieho prúdu: 30 – 500 A
• MIG - Rozsah výstupného napätia: 10 – 45 V
• MIG - Rozsah rýchlosti podávania drôtu: 2 – 24 m/min
• MIG - Napätie naprázdno: 82 V
• MIG - Zaťažovateľ: 40 %
  ------------------------------------------------
• TIG - Menovitý vstupný prúd: 27 A
• TIG - Príkon: 18,5 kVA
• TIG - Napätie naprázdno: 82 V
• TIG - Rozsah zváracieho prúdu: 20 – 500 A
• TIG - Zaťažovateľ: 40 %
  ------------------------------------------------
• MMA - Menovitý vstupný prúd: 34,4 A
• MMA - Príkon: 23,5 kVA
• MMA - Rozsah zváracieho prúdu: 20 – 500 A
• MMA - Nastavenie Arc Force: 0 – 200 A
• MMA - Nastavenie Hot Start: 0 – 200 A
• MMA - Napätie naprázdno: 82 V
• MMA - Zaťažovateľ: 40 %
  ------------------------------------------------
• Napájacie napätie: 3-fázové, AC 400 V ±15 %, 50/60 Hz
• Účinník: 0,94
• Účinnosť (pri maximálnom prúde): 89 %
• Spotreba naprázdno: 30 W
• Trieda izolácie: H
• Trieda ochrany: IP23S
• Rozmery (D × Š × V): 657 × 278 × 511 mm
• Hmotnosť: 29,8 kg

Podávač drôtu DWF-22 (F0S22):

• Dĺžka prepoj. kábla: 5 m
• Mechanizmus podávača: 4-kladkový
• Menovité napätie: DC 24 V
• Menovitý prúd: 3,5 A
• Rýchlosť podávania drôtu: 2 – 24 m/min
• Mechanizmus podávania drôtu: 4-kladkový
• Priemer podávacích kladiek: 37,45 mm
• Priemer cievky s drôtom: 300 mm
• Trieda ochrany: IP2X
• Rozmery (D × Š × V): 700 × 233 × 462 mm
• Hmotnosť: 17 kg

Chladiaca jednotka LC-60 (C0S3):

• Napájanie: 1-fázové AC 400 V ±15 %, 50/60 Hz
• Menovitý príkon: 140 W
• Objem nádrže: 6,5 l
• Maximálny tlak: 0,42 MPa
• Maximálny prietok: 5 l/min
• Menovitý chladiaci výkon: 1,5 kW (pri prietoku 1 l/min)
• Trieda ochrany: IP23S
• Chladiace médium: Priemyselná destilovaná voda alebo nemrznúca zmes
• Prevádzková teplota:
• Pri destilovanej vode: 7 až 60 °C
• Pri nemrznúcej zmesi: −20 až 60 °C
• Teplota skladovania: −20 až 60 °C
• Hlučnosť: < 70 dB
• Rozmery (D × Š × V): 663 × 265 × 303 mm
• Hmotnosť: 15 kg

Obsah balenia:

• Zváračka MIG500 (N2SF2)
• Zvárací horák Abcicor Binzel MB 501, vodou chladený 3 m
• Zemniaci kábel 4 m, 70 mm²
• Podávač drôtu DWF-22 (F0S22) s 5 m prepoj. káblom a s redukciou na 15 kg cievky drôtu
• Kladky 4x 1,0/1,2 na oceľ
• Chladiaca jednotka LC-60 (C0S3)
• Vozík MIG TR-03 (T0S3)
• Návod
