Závity fliaš a ventilov

V pripojeniach tlakových fliaš a príslušných redukčných ventilov môže byť množstvo nejasností. Jednotlivé plyny používajú odlišné typy a rozmery pripojení, pričom niektoré závity sú pravotočivé a iné ľavotočivé. Rozdiely môžu byť aj medzi jednotlivými krajinami a systémami fliaš. Bez základného prehľadu je preto jednoduché pomýliť sa pri výbere redukčného ventilu. Tento blog vznikol preto, aby boli všetky dôležité informácie prehľadne na jednom mieste a pomohol vám zorientovať sa, aké pripojenie patrí ku ktorému plynu a prečo je dôležité tieto rozdiely poznať.

Oblúkové zváranie:

ARGÓN

• Závit fľaše: W 21,8 × 1/14"
• Závit na výstupe: pravotočivý G1/4"
• Argón používa závit, ktorý je odlišný od závitu CO₂
• Ventily medzi Ar a CO₂ nie sú kompatibilné.

Redukčný ventil ARGÓN/CO2 BASECONTROL W21,8 x 1/14 GCE

ARGÓN + CO₂ (MIX - hovorovo Corgoň)

• Závit fľaše: W 21,8 × 1/14"
• Závit na výstupe: pravotočivý G1/4"
• Rovnaký závit ako čistý argón
• Ventily pre Ar a MIX sú kompatibilné.

Redukčný ventil ARGÓN/CO2 BASECONTROL W21,8 x 1/14 GCE

CO₂ (oxid uhličitý)

• Závit fľaše: G 3/4"
• Závit na výstupe: pravotočivý G1/4"
• Ventil z argónu NEPASUJE na CO₂ fľašu.
• Prerobené hasiace prístroje majú spravidla závit G 3/4"

Redukčný ventil ARGÓN/CO2 BASECONTROL G3/4 GCE

FORMOVACÍ PLYN (Ar + H₂, Ar + N₂)

• Závit fľaše: W 21,8 × 1/14" LH
• Závit na výstupe: ľavotočivý G3/8" LH
• Formovací plyn má ľavotočivý Whitworth závit, aby sa zabránilo zámene s bežným argónom.
• Ventily sú špecifické – pravotočivý ventil z argónu sem nepasuje.

Redukčný ventil formovací FORMGAS PROCONTROL GCE

DUSÍK (N₂)

• Závit fľaše: W 24,32 × 1/14"
• Závit na výstupe: pravotočivý G1/4"
• Použitie: pri laserovom rezaní
• Dusík má väčší Whitworth závit, nekompatibilný s Ar/MIX.

Redukčný ventil N dusík W24,32×1/14 Sherman

Zváranie plameňom (autogén, horáky)

PROPÁN-BUTÁN

• Závit fľaše: W 21,8 × 1/14" LH
• Závit na výstupe: ľavotočivý G3/8" LH
• Propán-bután má ľavotočivý závit kvôli bezpečnosti a zámene s technickými plynmi.

Redukčný ventil propán / bután Sherman

KYSLÍK (O₂)

• Závit fľaše: W 21,8 × 1/14" (štandard na SK a CZ)
• Závit na výstupe: pravotočivý G1/4"
• Rovnaký typ závitu ako argón, ale ventil je konštrukčne odlišný.

Redukčný ventil kyslík O2 W21,8 x 1/14 Sherman

V ponuke aj:

• Závit fľaše: G 3/4" (štandard kyslík fľaše z PL, AT a DE)
• Závit na výstupe: pravotočivý G1/4"

Redukčný ventil kyslík O2 G3/4 Sherman

ACETYLÉN (C₂H₂)

• Pripojenie fľaše: Strmeň
• Závit na výstupe: ľavotočivý G3/8" LH
• Acetylén má na výstupe špeciálny ľavý závit, aby sa zabránilo zámene s kyslíkom

Redukčný ventil acetylén AC Sherman

Iné plyny:

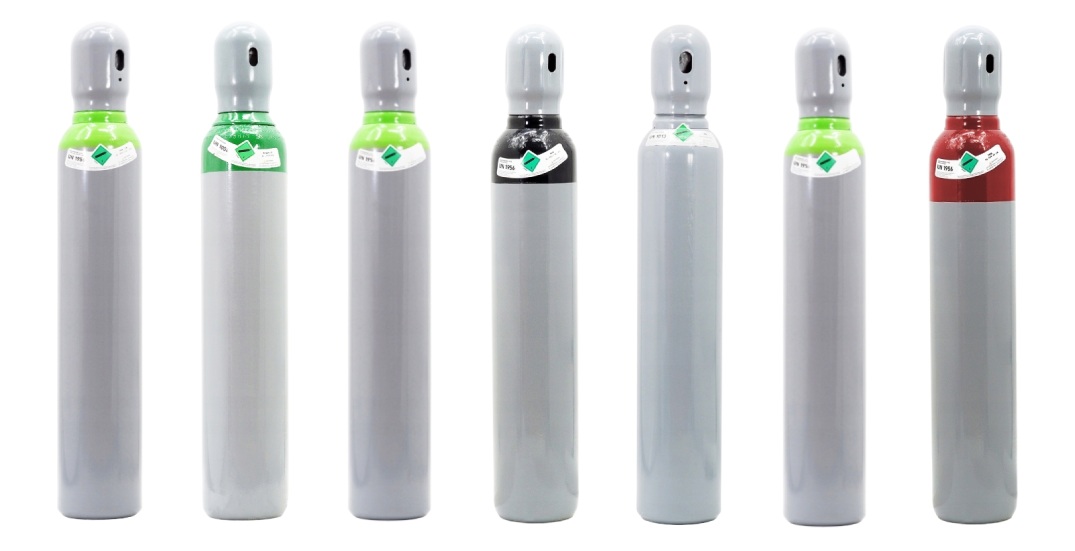

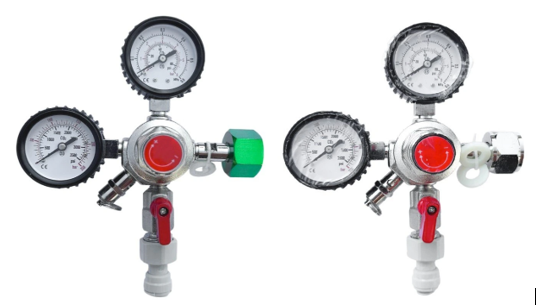

PIVOPLYN (CO₂ + N₂ – gastro, výčapné zariadenia)

• Závit fľaše: W 24,32 × 1/14"
• Závit na výstupe: pravotočivý G1/4"
• Pivoplyn používa Whitworth závit W24,32, teda väčší ako argónový W21,8.
• Ventil z argónu alebo argón-mixu sem nepasuje.
• Závit je pravotočivý, na rozdiel od formovacieho plynu, ktorý je ľavotočivý.

Tabuľka k závitom príslušných plynov:

Redukčné matice

Pri technických plynoch nie je vždy nutné kupovať nový redukčný ventil. Ak človek používa jeden ventil na viaceré plyny – napríklad CO₂ pri MAG zváraní, argón-mix pri MAG alebo čistý argón pri TIG, stačí použiť správnu redukčnú maticu. Tá umožní prechod medzi závitom CO₂ (G 3/4") a závitom argónu (W 21,8 × 1/14") a naopak, bez toho, aby bolo potrebné meniť celý ventil. Je to jednoduché, bezpečné a praktické riešenie, ktoré šetrí peniaze aj čas, najmä ak človek pracuje s viacerými plynmi v jednej dielni.

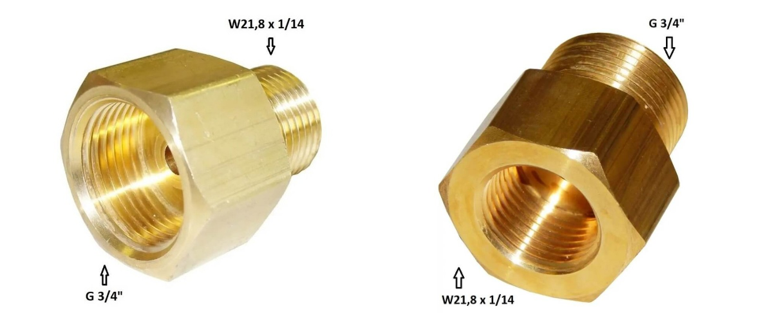

Prechodka redukcia z G 3/4 na W 21,8mm       |       Prechodka redukcia z W 21,8mm na G 3/4˝

Závity na tlakových fľašiach pôsobia na prvý pohľad jednoducho, no v praxi medzi nimi existujú zásadné rozdiely, ktoré je dôležité poznať. Jednotlivé plyny používajú odlišné typy a rozmery pripojení, pričom závity môžu byť pravotočivé alebo ľavotočivé. Práve správne pripojenie určuje, ktorý redukčný ventil je vhodný pre konkrétnu plynovú fľašu.

Tento prehľad zhromažďuje najdôležitejšie informácie o bežne používaných pripojeniach tlakových fliaš a redukčných ventilov na jednom mieste, aby sa v nich vedel jednoducho zorientovať každý, kto pracuje s technickými plynmi.
