Mierka zvarov SPL-1

Podrobný popis

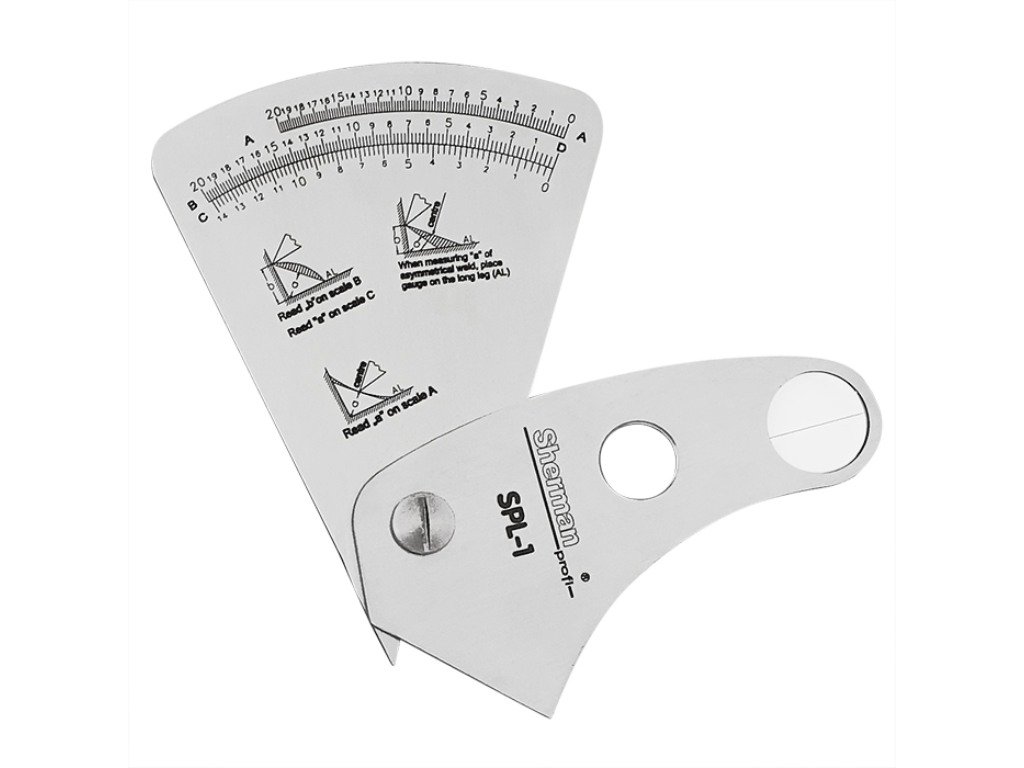

Mierka zvarov SPL-1 je presný merací nástroj určený na kontrolu výšky a hrúbky zvarov – a to vypuklých, preliačených aj asymetrických.

Je vyrobená z nehrdzavejúcej ocele, má kompaktnú a pevnú konštrukciu, čo zaručuje jednoduchú manipuláciu a široké možnosti použitia.

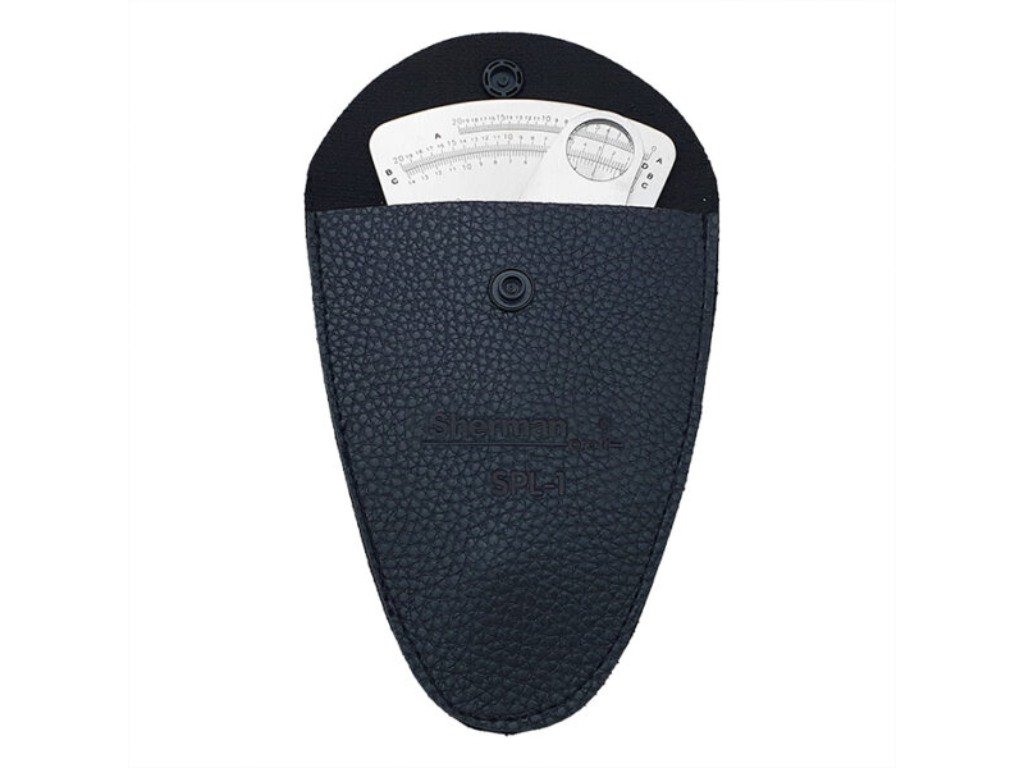

Balenie: v ochrannom pudzre

Metódy merania:

• Pre preliačený zvar: priložte prístroj tak, aby hlavný merací diel dosiahol na vnútorný okraj zvaru; hrúbku čítajte zo stupnice A.
• Pre vypuklý zvar: priložte prístroj na zvar, vysuňte merací diel až na horný okraj; výšku čítajte zo stupnice B, hrúbku zo stupnice C.
• Pre asymetrický zvar: rovnako priložte a vysuňte; výšku čítajte zo stupnice B, hrúbku zo stupnice C.
• Upozornenie: pri nerovnomernom zliatí zvaru prístroj zmeria skôr kvalitatívnu výšku.
