Zváranie metódou MMA (Manual Metal Welding) – zváranie obalenou elektródou, poskytuje množstvo výhod, vďaka ktorým je táto metóda obľúbená a rozšírená. Existuje veľké množstvo druhov zváracích materiálov, ktorými je možné zvárať a ich zhotovenie v podobe drôtu navinutého na cievke by bolo síce možné, no finančne náročné. Práve preto dostáva elektróda priestor na zváranie ocele, nerezovej ocele, liatin, zliatin hliníka a medi, neznámych materiálov, tvrdonávaru, opráv a množstvo iných.
Schéma zvárania metódy MMA:
Popis metódy MMA:
Elektrický oblúk horí medzi základným materiálom, ukostreným zemniacou svorkou zo zváračky a špičkou obalenej odtavujúcej sa elektródy. Elektróda s príslušným priemerom, ktorá je pevne uchytená v držiaku elektródy má konečnú “pracovnú“ dĺžku, ktorá sa odtavuje. Na povrchu zvarového kovu sa vytvára struska, ktorá chráni ochladzujúci sa kov pred okysličením z ovzdušia a umožňuje kovu pokojne chladnúť. Strusku je nutné po dokončení zvaru mechanicky odstraňovať.
Funkcia obalu elektródy:
Obal elektród priamo vplýva na proces zvárania, má viacero účinkov a to:
- Ionizačný – dopomáha k zapáleniu a samotnej stabilite oblúka.
- Fyzikálny – ochraňuje roztavený kov od kyslíka z okolitej atmosféry a umožňuje roztavenému kovu pokojne chladnúť
- Metalurgický – legovanie zvarového kovu prvkami ktoré pri zváraní čiastočne vyhárajú a je nutné ich dopĺňať, kvôli výsledný mechanickým vlastnostiam zvaru.
Druhy obalu elektródy:
Rutilový obal (DC- alebo AC) – rutilové elektródy umožňujú ľahko zapáliť oblúk, sú vhodné pre bodovanie a mechanicky menej namáhané konštrukcie. Struska je ľahko odstrániteľná.
*Náš tip: Rutilová elektróda na oceľ
Bázický obal (DC+) – bázické elektródy sú vhodné pre zváranie vo všetkých polohách, vďaka svojim vlastnostiam vyhovujú pri zváraní namáhaných konštrukcií s dlhšími zvarmi
*Náš tip: Bázická elektróda na oceľ
Rutil-bázický obal (DC+ alebo AC) – rutil-bázická elektróda kombinuje vlastnosti rutilovej a bázickej elektródy, má všestranné využitie, vhodné pre všetky polohy zvárania a obzvlášť vhodné pre kútové zvary.
*Náš tip: Rutil-bázická elektróda na oceľ
Kyslý obal (DC- alebo AC) – kyslý obal umožňuje zvárať konštrukcie kde chceme dosiahnuť hlbší prievar s výhodou húževnatého zvarového kovu no nižšou pevnosťou. Vhodné pre polohy PA a PB
Špeciálny obal – špeciálne obaly slúžia pre rôzne použitia v závislosti od požiadavky, jedná sa o rôzne kombinácie prípadne obaly s prímesou celulózy, uhlíka, rutilu a podobne.
Označovanie údajov na štítku elektród:
1 – Obchodné označenie elektród
Každý výrobca preferuje iné označenie napr. Esab E-B – Elektróda Bázická, E-R – elektróda rutilová, OK 46.00, OK 48.00, ...
2 – Priemer elektródy (mm) x dĺžka elektródy (mm)
3 – Približný počet kusov elektród v balení
4 – Hmotnosť balenia
5 – Druh a polarita zváracieho prúdu
Určuje správne zapojenie zváracích káblov, pre ktoré je elektróda vhodná.
DC - Jednosmerný prúd - Držiak elektródy - a zmeniaci kábel +
DC + Jednosmerný prúd – Držiak elektródy + a zemniaci kábel –
AC Striedavý prúd – nezáleží na zapojení zváracích káblov
6 – Odporúčaný rozsah zváracieho prúdu (A)
Spravidla: 35 – 45 x priemer elektródy (mm) = rozsah zváracieho prúdu (A)
7 – Označovanie elektród podľa príslušných noriem

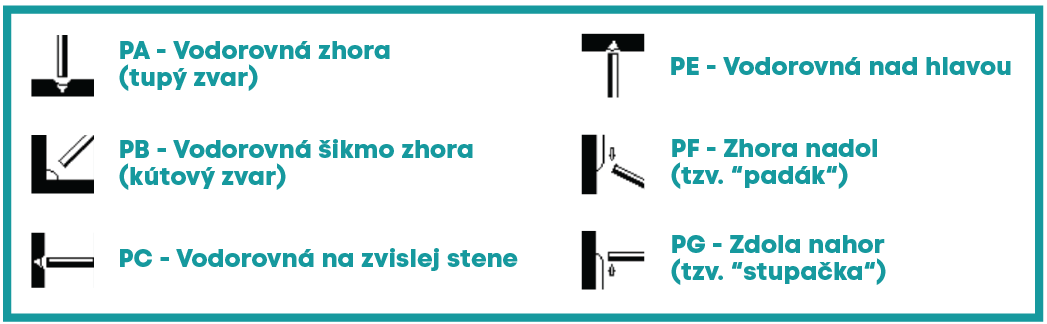

8 – Polohy vhodné pre zváranie elektródou
9 – Odporúčané parametre pre sušenie elektród

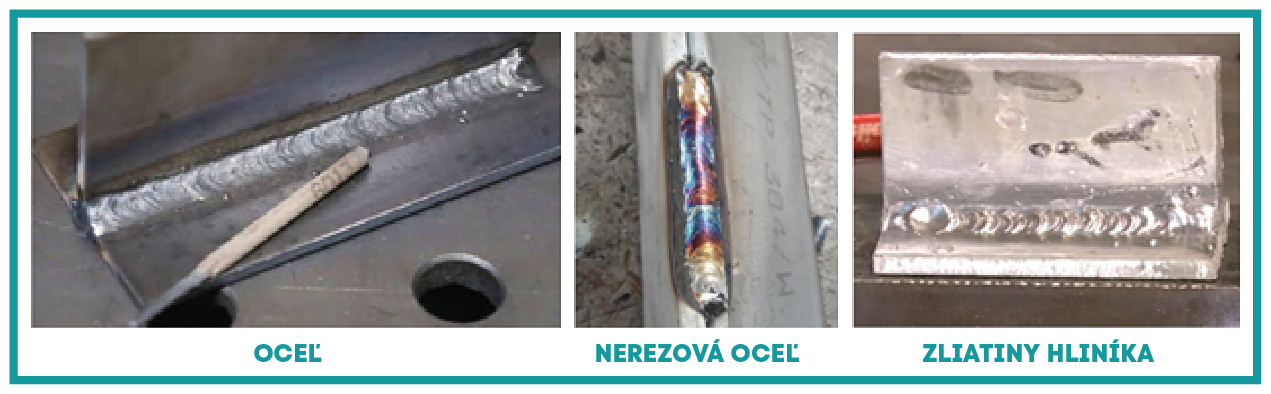

Zváranie elektródou podľa prídavného materiálu umožňuje zvárať viaceré materiály. Najčastejšie sú:
*Náš tip: Elektróda na hliníkové zliatiny
*Náš tip: Prechodová elektróda nerez - oceľ
Okrem vyššie spomenutých materiálov, elektródy poskytujú možnosť zvárať aj liatinu, zliatiny medi, tvrdonávar, neznáme materiály a iné špeciálne aplikácie v používané praxi.
*Náš tip: Elektróda na liatinu
*Náš tip: Elektróda na neznáme materiály
*Náš tip: Tvrdonávarová elektróda na opravy
*Náš tip: Elektróda rutil-kyslá na opravy
Veríme, že Vám tento článok objasnil zváracie elektródy a ich použitie. Pokiaľ máte nejaké otázky, na ktoré tu odpoveď nebola spomenutá, neváhajte nás kontaktovať na našom maili info@zvarsi.sk alebo na t.č. +421 948 072 919 a radi Vám ich zodpovieme.
S pozdravom Tím ZVARSI.SK!
